※こちらの商品は基盤厚 2.5mm、枠厚 6mm(オスネジ含む)です

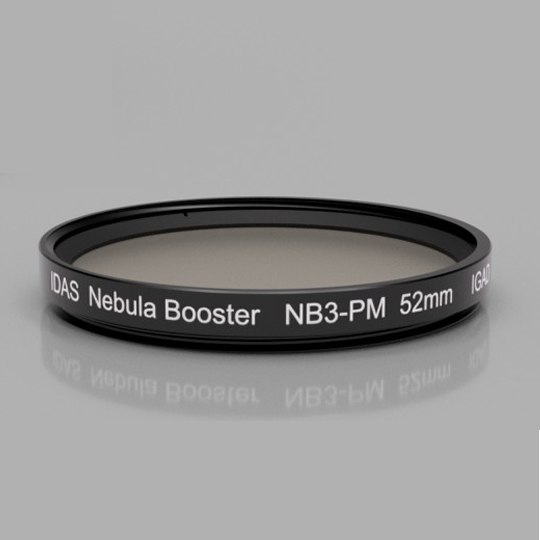

IDAS(アイダス) 天体望遠鏡パーツ Nebula Booster NB3-PM
フィルターワークのゲームチェンジャー登場!!
●NB2-PM/NB3-PM いずれのフィルターも750nm以上の赤外域はカットされていませんので、"必ず"「IRカット特性を持つ他のIDAS製光害カットフィルター(LPS-D1/LPS-D2/NB-1)やHEUIB-II等のフィルターをベースフィルターとして使用」し、本製品(NB2-PM/NB3-PM、もしくはODW)をスタックして使用します。
●下図はベースフィルターをNGS1とスタックした時の分光特性
![]() |
![]() |
![]() |
![]() | ![]() |
タイプ:ネビュラブースター 輝線星雲に特化したハイコントラストフィルター OIII、Hα |
タイプ:ネビュラブースター 輝線星雲に特化したハイコントラストフィルター OIII、SII |
タイプ:光路長補正 Optical Distance Worker 光路長調整用クリアフィルター |
ベースフィルター | NB2/NB3-PM or ODW | 分光透過帯 | ゴースト 耐性(※1) |
---|---|---|---|
![]() タイプ:光害、大気光カット 世界初 大気光抑制も配慮した光害カットフィルター IRカットタイプ | NB2-PM | OIII、Hα、NII | ☆☆☆ |
NB3-PM |
OIII、SII | ||
ODW | NGS1と同じ | ||
![]() タイプ:光害 世界標準 オールランド光害カットフィルター IRカットタイプ | NB2-PM | OIII、Hα、NII | ☆ |
NB3-PM | OIII | ||
ODW | LPS-D1と同じ | ||
![]() タイプ:光害 世界初 白色LED光害を抑制する光害カットフィルター IRカットタイプ | NB2-PM | OIII、Hα、NII | ☆☆ |
NB3-PM | OIII | ||
ODW | LPS-D1と同じ | ||
![]() タイプ:Hα強調UV・IRカット Hα星雲を強調し、赤被りを抑える紫外・近赤外カットフィルター | NB2-PM | OIII、Hα、NII | ☆ |
NB3-PM | OIII、SII | ||
ODW | HEUIB-IIと同じ | ||
一般的なIRカットフィルター | NB2-PM | OIII、Hα、NII | ☆☆ |
NB3-PM | OIII、SII | ||
ODW | ベースフィルターと同じ |
●従来同様IDASの配慮として、バンドパス部を意図的に長波長側に置き、薄膜干渉フィルターに付きものである「斜めに入射の光に対する分光特性短波長シフト」に余裕があります。 例えば平行光束において入射角14度以内またはレンズ後ろの収束光内ではF 値が2 以上(レンズによってはF1.4 以上)であれば、上記星雲輝線の透過をほぼロスすることなく維持します。
●薄膜はIDASの定番技術である高密度高耐久エージングレスIGAD(Ion-Gun Assist Deposition=イオンガンアシスト蒸着)でコーティングされます。 本フィルターはLPS-P2やLPS-V4などと同じIGAD(Ion-Gun Assist Deposition)によりコーティングされています。
●この技術は干渉フィルターの心臓部である多層薄膜を高密度化するもので、従来の多層薄膜で得られない物性が得られます。
1. 薄膜の耐久性が高く、薄膜の硬さは石英ガラスに匹敵します。
また、多層薄膜とフィルター基板の密着性も著しく改善されています。
2. 温度、湿度による分光特性の経時変化は人間が生活している環境内では全くと言って良いほどありません。
■レンズの前方に配置した時
![](/pic-labo/idas-lpsd1-02.gif)
■レンズとカメラ間に配置した時(EOS-MFA 37mmやFFなど)
カメラの撮像素子サイズがAPS-Cに、バックフォーカス(※フランジバックフォーカスではありません)40mm以上、F値2以上以のレンズを使用すれば、フィルターに対する光束の平均最大入射角は約14゜以内に収まり、レンズの画角制限はほぼ無くなります。※但しレンズ後玉が小さいほど平均最大入射角14゜を越えていく可能性が高まり、画像周辺では星雲輝線透過率が低下していきます。
![]() |
![]() |
28mmF2.8 | 50mmF2.0 |
シリーズ | |
---|---|
![]() |
Night Glow Suppression filter NGS1 |
![]() |
Nebula Booster NB1 |
![]() |
Nebula Booster NB2 52mm/DR (OIII-Hα・NII Booster) |
![]() |
Nebula Booster NB3 52mm/DR (OIII-SII Booster) |
![]() |
Optical Distance Worker (Clear filter) |
