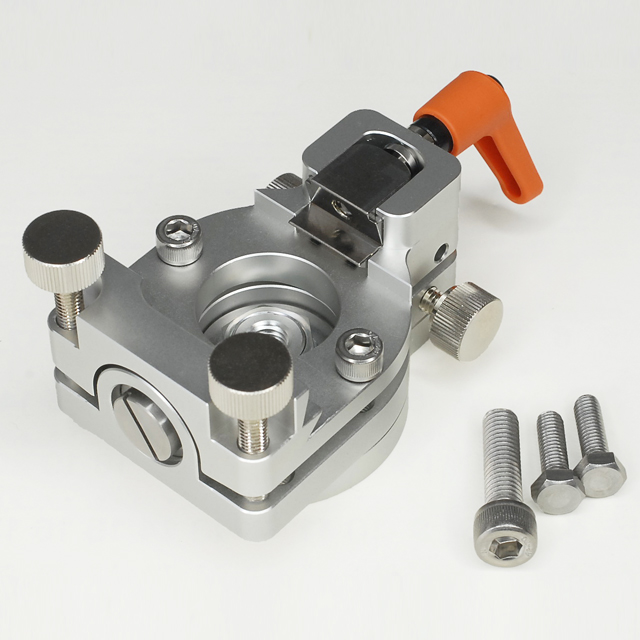

K-ASTEC（ケー・アステック）　天体望遠鏡パーツ パン・チルト微動付アリミゾ DS38/45PT

DS38/45PTは、望遠レンズやRED CAT51クラスの望遠鏡に最適化されたパン／チルト微動付アリミゾです。ツイン鏡筒やサブ望遠鏡の光軸微調整が可能であり、ガタがなく極めて低重心（通常のアリミゾより+20mm）です。

【ご使用に当たっての確認事項】
DS38/45PTの主な対象は、台座が付いた望遠レンズや小口径望遠鏡です。これらの機器は通常、チルト方向の調整が上面から行われますが、搭載機器の大きさや形状によっては、それらがチルト調整ノブと干渉する場合があります。そのため、以下で説明するノブの付け替えが必要となります。

主な特長

■上面調整（出荷状態）

望遠レンズやRED CAT51など、台座が付いた鏡筒の場合、チルト方向の調整は上部から行えます。DS38/45PTの取付制限はありません。ただし、FL55SSなど、スライドバーMを装着した鏡筒は上面調整ができません。

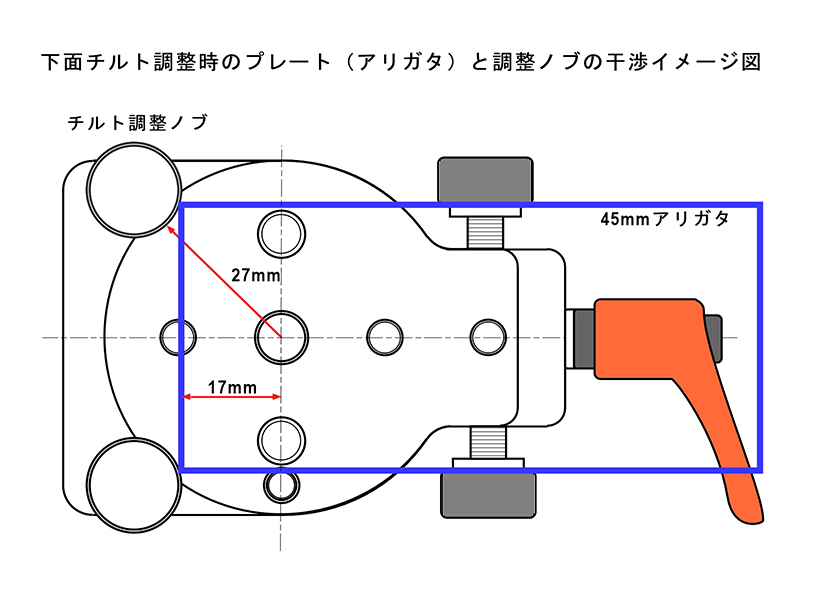

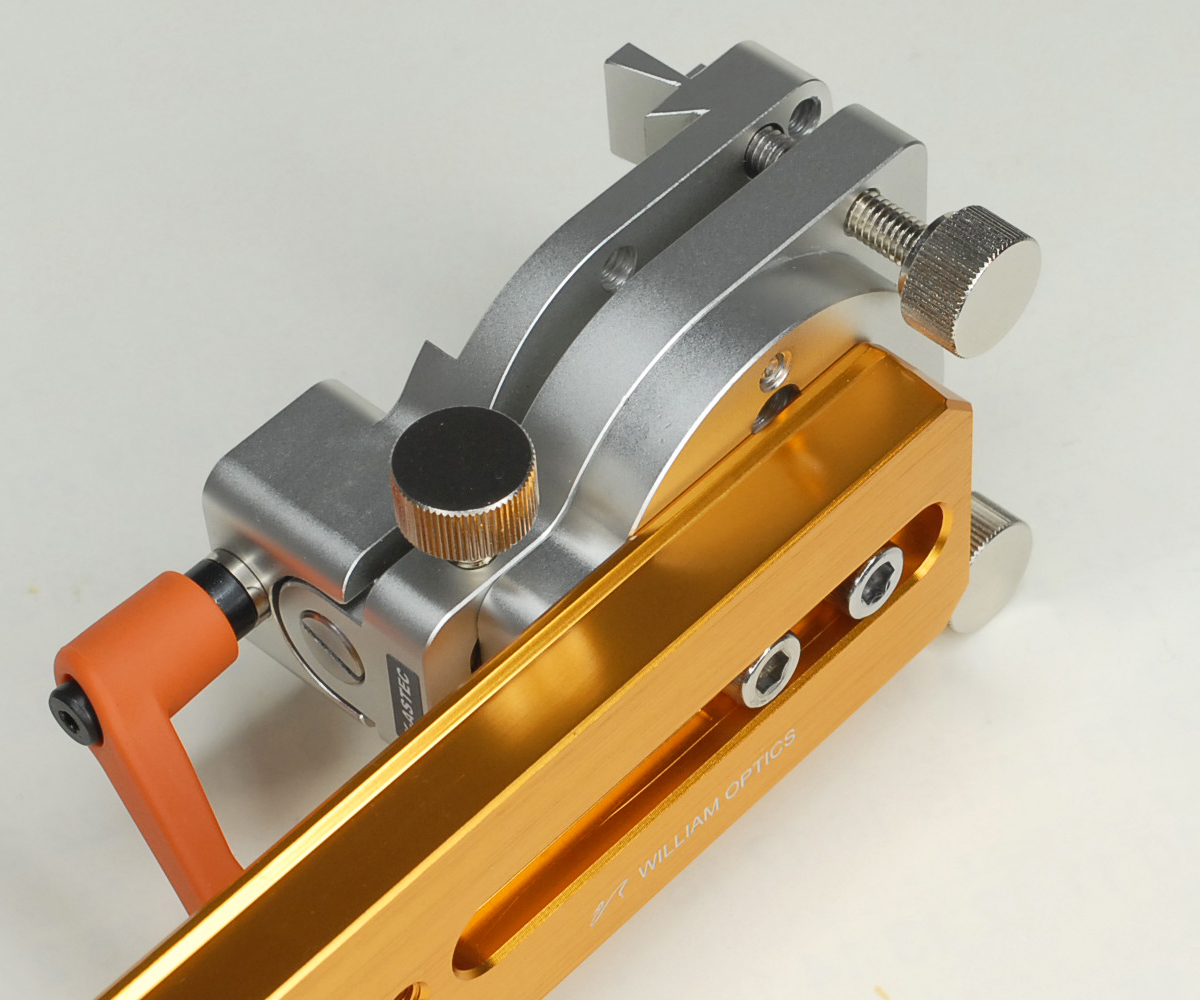

■下面調整

チルト調整ノブが下面になるため、DS38/45PTのプレート（アリガタ）への取付に制限が生じますが、上面調整ができない場合の対応として、チルト調整ネジを下面に付け替えることができます。ただし、DS38/45PTの中心がアリガタプレートの端より長い（17mm以上）と、プレートとチルト調整ノブが干渉するため使用できません。アリガタプレートに２点止めする場合は、中央のUNC3/8雌ネジ部にUNC1/4変換アダプターを装着し、UNC1/4ボルト止めとなります。

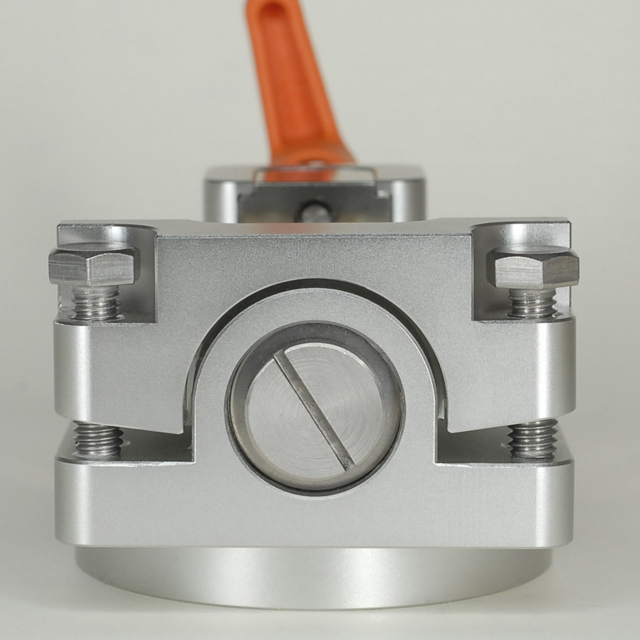

■レンチ調整

チルト調整ローレットボルトを六角頭のボルトに交換することで、上記の制限を解消できます。
六角頭ボルトは製品に附属しています。観測所設置など、頻繁に調整しない場合に推奨されます。

■搭載例

REDCAT51搭載例

FL55SS搭載例（搭載不可）

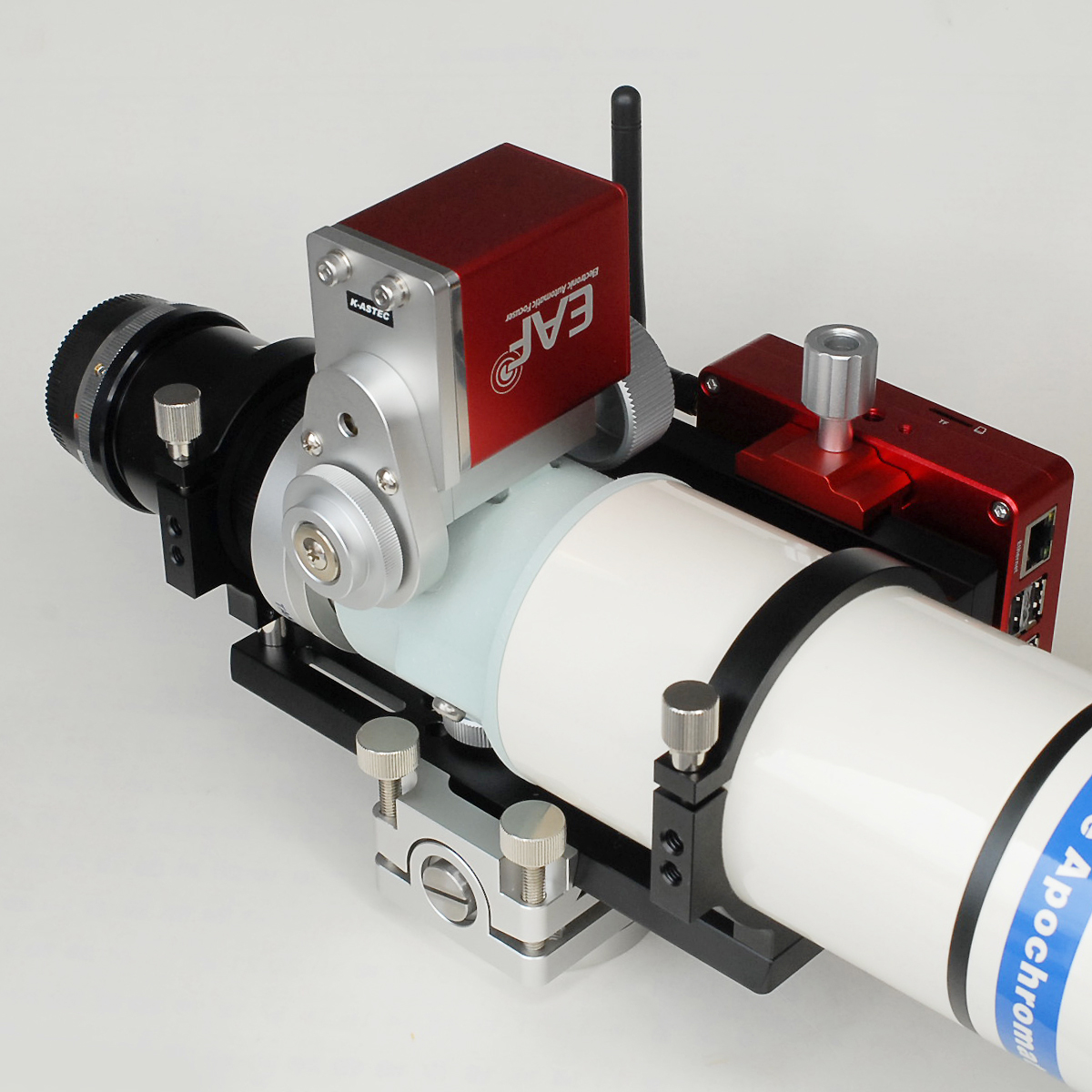

FS60CB搭載例（TB-80/52AS併用時）

望遠レンズ搭載例（アルカスイス）

主な仕様

適合アリガタ	ビクセン規格／アルカスイス規格両用
本体固定方式	裏面から M8×2 PCD35，M6×2 PCD35，UNC3/8×1 上面から M8×1
微動範囲	パン方向±5°，チルト方向±8°
質量	430g
サイズ	65×120×60
