- K-ASTEC製品の納期について
- K-ASTEC製品は店舗にて在庫を確保しており、通常はご注文より1～3営業日程度でご用意が可能です。
ただし、ご注文集中時やメーカー様にて在庫切れの場合はお時間を頂く場合がございますので何卒ご了承ください。

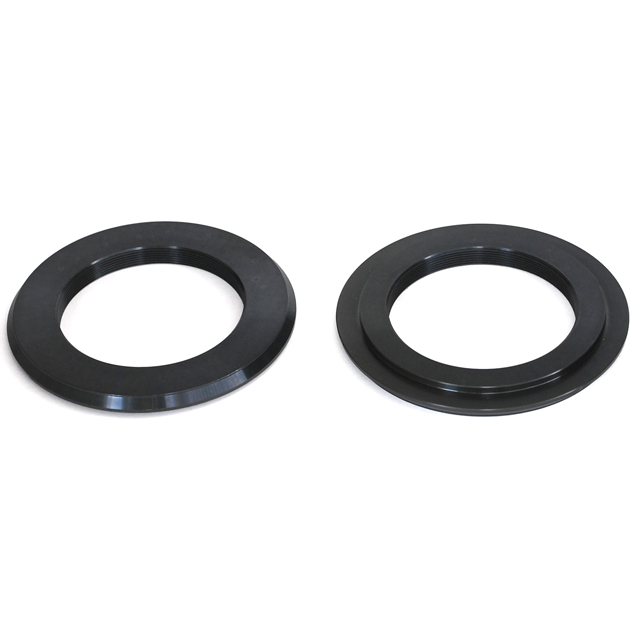

K-ASTEC（ケー・アステック） 天体望遠鏡パーツ TR74テーパーリング単体：TR74-M48F_BF55（バックフォーカス55mmタイプ)
既販のTR74-M48Fのバックフォーカス短縮バージョンです。
TR74-M48FはTR74システム標準構成時のバックフォーカス57mmに対してTR74-M48F_BF55は55mmになります。※構造上，望遠鏡との接続リングツバ部の外径が74mm以上では使用できません。
例：SHARPSTAR 15028HNT等。
外径が74mm以上の場合はK-ASTEC TR74-M48F【BF57】をご使用ください。
■TR74-M48F(42F)のバックフォーカス選定方法について (BF55mmまたはBF57mm)
「望遠鏡-カメラ接続リング」の外径が「73mm以下の場合はBF55mm」を選定ください。
TR74システム標準構成で「望遠鏡接続リング」～「CMOSセンサー」までの距離が55mmになり
ドローチューブに「レデューサーや補正レンズを装着した光学系指定のBF(55mm)を満足します。
もちろんですが、BFの規程がないペッツバール光学系でも使用できます。
「望遠鏡-カメラ接続リング」の外径が「74mm以上の場合はBF57mm」を選定ください。
構造的な制約により、外径74mm以上の「望遠鏡接続リング」はBF57をご使用ください。
この場合「CMOSセンサー」までの距離が57mmになるので、ドローチューブにレデューサーや補正レンズ
を装着した光学系では指定のBF(55mm)を満足できません。
BFの規程がないペッツバール光学系では支障なく使用できます。（合焦位置が2mmズレるだけです）
■BF55タイプのTR74使用時の注意点
「TR74-M48_BF55」など、バックフォーカス55mmタイプのTR74テーパーリングは
光路長の都合で、TR74SAPの表面から2mm内側に入ります。
そのためTR74にねじ込む、「望遠鏡接続リング」の外径が74mm以上ある場合は
ご使用いただけません。
▼カラーカメラ用TR74システムチャート
 （日本語）クリックで拡大▲ |
 （英語）クリックで拡大▲ |
▼モノクロカメラ用TR74システムチャート
 （日本語）クリックで拡大▲ |
 （英語）クリックで拡大▲ |
▼シュミカセ用TR74システムチャートM42-STC
 （日本語）クリックで拡大▲ |
 （英語）クリックで拡大▲ |
