テレビュー ビッグパラコアタイプ2 (3"バレル仕様、脱着式ストップフランジ付)

※商品のお渡しにお時間を頂戴する場合がございます。予めご了承ください。

テレビュー ビッグパラコアタイプ2 (3"バレル仕様、脱着式ストップフランジ付)

価格:

173,000円 (税込 190,300円)

購入数:
この商品について問い合わせる

TereVue(テレビュー)製品の納期について
TereVue(テレビュー)製品は「即納」「在庫あり」表記時以外はお取り寄せ商品となります。
国内在庫切れの際などお時間を頂戴する場合がございますので、何卒ご了承ください。

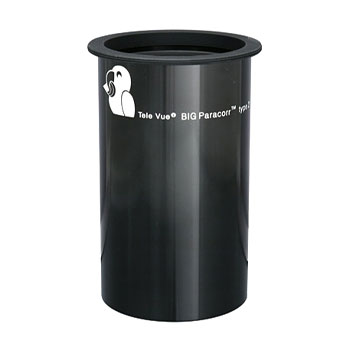

Tele Vue(テレビュー) 天体望遠鏡パーツ:コマコレクター<Paracorr(パラコア)> ビッグパラコアタイプ2 (3"バレル仕様、脱着式ストップフランジ付)

これまでのパラコアタイプ2の基本性能- すなわち「F3までの短焦点鏡に対応したコマ補正」、「全有効視野の完全な色収差補正と球面収差補正」、「拡大率1.15x」 - を受け継ぎながら、光学系のスケールを1.5x拡大したのが3"バレル仕様のビッグパラコアタイプ2です。
そのメリットは、特にイメージングで顕著にもたらされます。イメージングサークルφ52mmにより、35mmフルサイズチップを持ったデジタル一眼や、冷却CCDカメラでケラレが無く、写野周辺までピンポイントの星像を得ることができます。フランジバックも80mmと長く、フィルターホイールなど周辺機器の装着にも配慮しています。
ビッグパラコアタイプ2は、゛35mmフォーマットのイメージング"において、ニュートン鏡筒を優秀なアストログラフに変貌させます。また、ビッグパラコアタイプ2は、オプションの2"可変バレルを装着することで、パラコアタイプ2同様、2"と1 1/4"アイピースで眼視を楽しめる「フォトビジュアルコマコレクター」でもあります。

■ビッグパラコアタイプ2を使うには - 接眼部の換装と、3"規格について

ビッグパラコアタイプ2が使える3"接眼部を装備したニュートン鏡筒が市場にないため、3"以上の接眼部へ換装することがビッグパラコアタイプ2を使う前提になります。 ムーンライト社の3.6"超大型接眼部「CXLフォーカサー」の供給がこのほど開始され、ビッグパラコアタイプ2を使用できる準備が整いました。なお、CXLフォーカサーの詳細は、ムーンライト接眼部のページに近々に掲載する予定です。 前例がない超大型接眼部CXLへの換装は、外径φ99mmのドローチューブを収める鏡筒接眼穴の拡張が必要となり、手間のかかる作業になるでしょう。また、CXLフォーカサーの最低プロファイルが110mm(取り付けベース含む)なので、2"クレイフォード式など、ロープロファイル接眼部からの換装では、接眼穴の位置変更の必要性が生じ、さらに面倒な作業になります。これをクリアできれば、取り付けベースは、鏡筒の外径にあわせてムーンライト社で製作/付属するので、簡単なねじ穴穿孔で作業は終了します。 3インチ超の大型接眼部は、イメージングに特化した鏡筒(英オライオン社のAGシリーズなどのアストログラフ)に採用例がありますが、ほとんどのばあい、その径は有効写野の確保や、専用の補正レンズ系の挿入など、光学設計から必然的に導き出されたものでした。ビッグパラコアが3"規格を採用した背景には、2"規格を超えた新たな汎用規格のムーブメントがあります。実際に3"規格のアイピースの登場もあり、機運はゆっくりと、しかも確実に高まってきています。 「ビッグパラコアタイプ2+CXLフォーカサー」は、35mmフォーマットの受光素子を超えるイメージサークルを持ち、3"規格のアイピースへのネイティブ対応など、未来を見据えた仕様です。当然、オリジナル鏡筒の斜鏡を大きなものへ変更しなければ、ラージフォーマットへの対応が不完全なことはお判りでしょう。このように、ニュートン鏡筒を知り尽くしたエキスパートユーザーのために「ビッグパラコア2+CXLフォーカサー」を提案します。

ビッグパラコアタイプ2の外観寸法図


■パラコアタイプ2の結像性能

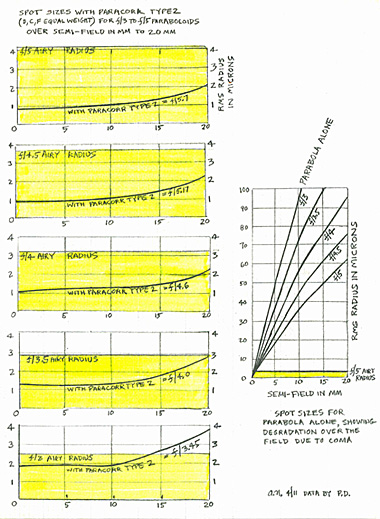

左の縦に5つ並ぶグラフは、(上から)F5、F4.5、F4、F3.5、F3のパラボラ主鏡にパラコアタイプ2を使ったときのスポットサイズ(最少錯乱円)を表します。

縦軸の単位は「ミクロン」で、スポットサイズを示します。横軸の単位は「ミリメーター」で、視野半径を示します。

グラフの黄色領域は、その上端が、それぞれのF値で決まるエアリーディスクの直径(ミクロン)を示します。

黄色領域にある右上がりの曲線は、パラコアタイプ2のスポットサイズを表しています(パラコア2は1.15xの拡大効果があるので、F値はそれぞれ
F5→F5.7、F4.5→F5.17、F4→F4.6、F3.5→F4.0、
F3→F3.45に拡大されます)。

F5から3.5のパラボラミラーでは、有効視野(φ40mm)の全領域でエアリーディスクよりスポットサイズが小さく、分解能の限界まで見分けられる「ディフラクションリミテッド」の結像性能を達成していることが分かります。F3パラボラとの組み合わせでは、約φ28mmのディフラクションリミットの視野領域が得られています。

右の縦長のグラフで急上昇している線は、パラコア未使用のF3~F5のパラボラミラーが示すスポットサイズ(下方の黄色領域の上端がF5のエアリーディスクサイズ、縦軸の尺度は最大100ミクロン!)。このグラフから、視野中心を外れると像がすぐに拡散してしまうことがわかります。この“拡散”の原因がコマ収差です。

パラコアタイプ2は、焦点距離1200mm以上のパラボラミラーを想定して像面の湾曲を補正します。1200mmより焦点距離の短いパラボラミラーでは、コマ収差が補正される結果、像面湾曲の影響が認められることがあります。


James R. Foster氏が250mm F4.5ニュートン鏡筒 + STLシリーズCCDカメラ + パラコア(STL用)で撮影した画像です。

  A B C D
像面距離 -10.2mm -7.6mm -5.1mm -2.5mm
2"
アイピース
・31mm Nagler5
・21mm Ethos
・17mm Ethos
・22mm Nagler4
像面距離 0 +2.5mm +5.1mm +7.6mm
1 1/4"
アイピース
・14mm Delos
・7.3mm Delos
・8mm Ethos
・6mm Ethos
  ・Plossls(8mm~32mmまで)
・すべての Radian
・すべてのDeLite
・24mm Panoptic
・19mm Panoptic
・Delos(12~3.5mm)
・12mm Nagler4
・16mm Nagler5
・すべてのNaglerタイプ6
・4.7mm Ethos SX
・3.7mm Ethos SX
・3~6mm Nagler Zoom
・2~4mm Nagler Zoom
  E F G H
像面距離 0 +2.5mm +5.1mm +7.6mm
2"
アイピース
  ・26mm Nagler5
・17mm Nagler4
・35mm Panoptic
・20mm Nagler5
・41mm Panoptic
・27mm Panoptic
・4.7mm Ethos SX
・3.7mm Ethos SX
・13mm Ethos
・10mm Ethos
像面距離 +10.2mm +12.7mm +15.2mm +17.8mm
1 1/4"
アイピース
      ・40mm Plossl
表の解説と注意

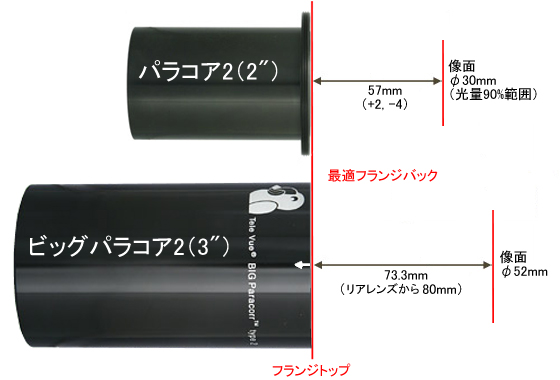

・ 像面距離: 最適フランジバック57mmを「0(像面)」として、その位置からの偏差を示した数字(mm)です。ポジションが同じ(たとえばA)でも、1 1/4"は2"に比べ、接眼アダプターのフランジ分だけ数字が大きくなります。
・ 眼視では、像面とアイピースの視野環を一致させます(フランジバック57mmの位置に視野環を置く)。イメージングでは、像面にイメージング素子を正確に置きます(フランジバック57mmの位置に視野環を置く)。

最適フランジバックの測定基準面は、リアレンズハウジングのフランジトップです。
レンズ面ではないので、ノギスを当てて精密に測距できます。

■パラコアタイプ2接続チャート

パラコアタイプ2 2":規定のフランジバック(57mm:+2mm,-4mm)のとおり、イメージングシステムアダプターで撮影機器を接続した場合、像面上φ30mm(APS-Cフォーマットを超える)の範囲で約90%の光量を確保できます。また、F3のような極短焦点ミラーでは、ケラレなく撮れるAPS-Cフォーマットが最適です。

ビッグパラコアタイプ2:φ52mmのイメージサークルが確保できるので、35mmフルサイズなど、より大判のフォーマットの対応できます。

カメラに、直接取り付ける
H. アポジー U47 D2/ アダプター(光路長7.6mm)
I. アポジー U9000/U16 D7/D9 アダプター(光路長7.6mm)
J. SBIG STL用アダプター(光路長7.6mm)
L. キヤノンEOS用ワイドアダプター、*マウント付(光路長10.5mm)
* アダプターの最小内径は約46mm。
ほかに「標準Tリングアダプター」+「EOS用Tリング」の組み合わせでも取り付け可能ですが、内径が約36mmに縮小します。
一眼レフカメラに、Tリングを介して取り付ける
K. 標準Tリングアダプター(光路長1.5mm)
2インチスリーブでカメラを取り付けるアダプター
M. 2" - 2.4"isアダプター (光路長25mm)
推奨バックフランジ57mm(+2mm,-4mm)に調整するためのスペーサー (上記アダプターと併用)
G. φ48mmフィルターアダプター(光路長6.9mm)
O. 1.0mmスペーサー
P. 2.0mmスペーサー
Q. 6.4mmスペーサー
R. 9.5mmスペーサー
S. 12.7mmスペーサー
T. 25.4mmスペーサー
スペーサーセット(O,P,Q,R,S,Tの6枚セット)
ビッグパラコアタイプ2専用アダプター
U. ビジュアル/イメージングシステムアダプター(VISA)
V. 可変バレル(1 1/4"アダプター付)
