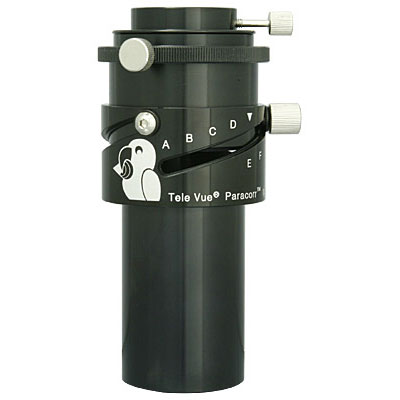

Tele Vue（テレビュー） 天体望遠鏡パーツ：コマコレクター＜Paracorr(パラコア)＞ パラコアタイプ2 (可変バレル、1/14アダプター付)
F3のパラボラミラーまで対応できる、新設計“タイプ2”の眼視・撮影両用コマコレクターです。ニュートン反射望遠鏡の2"接眼部に差し込んで使います。 F3のニュートン鏡筒にパラコアタイプ2を使い改善されたコマ収差は、パラコアタイプ2を使わないF12のパラボラ主鏡のコマ収差量に匹敵します。 2"、1 1/4"アイピースのいずれも装着できます。可変バレルのアイピースポジションを調節することで、コマ収差補正レベルが最適化されます。 パラコアタイプ2の結像性能は、ほとんど完全な点収束なので、高倍率の観望でも、望遠鏡の性能を損なうことがありません。これは、ほかのコマコレクターに無い特性です。 可変バレルを外せば、レンズアセンブリーとしてイメージングシステムアクセサリーと組み合わせ、さまざまな撮影に対応できます。
 |
各アイピースとの正確なマッチングをはかるため、アイピース装着時の高さを可変バレルで最適化します。 １． ２”または１ 1/4”アイピースをパラコアに装着し、固定ネジを締めます。 ２． 高さ調整つまみを少し緩め、以下の表に従って、外側のバレルを回転させA～Hの指標をもとにアイピースの高さを決めます。 ３． 高さ調整つまみを締めます。 |
| A | B | C | D | |
| 像面距離 | -10.2mm | -7.6mm | -5.1mm | -2.5mm |
|---|---|---|---|---|
| 2" アイピース |
・31mm Nagler5 ・21mm Ethos ・17mm Ethos |
・22mm Nagler4 | ||
| 像面距離 | 0 | +2.5mm | +5.1mm | +7.6mm |
| 1 1/4" アイピース |
・14mm Delos ・7.3mm Delos |
・8mm Ethos ・6mm Ethos |
・Plossls(8mm～32mmまで) ・すべての Radian ・すべてのDeLite ・24mm Panoptic ・19mm Panoptic ・Delos(12～3.5mm) ・12mm Nagler4 ・16mm Nagler5 ・すべてのNaglerタイプ6 ・4.7mm Ethos SX ・3.7mm Ethos SX ・3～6mm Nagler Zoom ・2～4mm Nagler Zoom |
|
| E | F | G | H | |
| 像面距離 | 0 | +2.5mm | +5.1mm | +7.6mm |
| 2" アイピース |
・26mm Nagler5 ・17mm Nagler4 |
・35mm Panoptic ・20mm Nagler5 |
・41mm Panoptic ・27mm Panoptic ・4.7mm Ethos SX ・3.7mm Ethos SX ・13mm Ethos ・10mm Ethos |
|
| 像面距離 | +10.2mm | +12.7mm | +15.2mm | +17.8mm |
| 1 1/4" アイピース |
・40mm Plossl | |||
|
表の解説と注意 ・ 像面距離： 最適フランジバック57mmを「0（像面）」として、その位置からの偏差を示した数字（mm）です。ポジションが同じ（たとえばA）でも、1 1/4"は2"に比べ、接眼アダプターのフランジ分だけ数字が大きくなります。 ・ 眼視では、像面とアイピースの視野環を一致させます（フランジバック57mmの位置に視野環を置く）。イメージングでは、像面にイメージング素子を正確に置きます（フランジバック57mmの位置に視野環を置く）。 | ||||
最適フランジバックの測定基準面は、リアレンズハウジングのフランジトップです。
レンズ面ではないので、ノギスを当てて精密に測距できます。
■パラコアタイプ２接続チャート
パラコアタイプ2 2"：規定のフランジバック（57mm：+2mm,-4mm）のとおり、イメージングシステムアダプターで撮影機器を接続した場合、像面上φ30mm（APS-Cフォーマットを超える）の範囲で約90%の光量を確保できます。また、F3のような極短焦点ミラーでは、ケラレなく撮れるAPS-Cフォーマットが最適です。 ビッグパラコアタイプ2：φ52mmのイメージサークルが確保できるので、35mmフルサイズなど、より大判のフォーマットの対応できます。 |
カメラに、直接取り付ける |
|---|---|
| Ｈ． アポジー U47 D2/ アダプター（光路長7.6mm） | |
| Ｉ． アポジー U9000/U16 D7/D9 アダプター（光路長7.6mm） | |
| Ｊ． SBIG STL用アダプター（光路長7.6mm） | |
| Ｌ． キヤノンEOS用ワイドアダプター、*マウント付（光路長10.5mm） * アダプターの最小内径は約46mm。 ほかに「標準Tリングアダプター」＋「EOS用Tリング」の組み合わせでも取り付け可能ですが、内径が約36mmに縮小します。 |
|
| 一眼レフカメラに、Tリングを介して取り付ける | |
| Ｋ． 標準Ｔリングアダプター（光路長1.5mm） | |
| 2インチスリーブでカメラを取り付けるアダプター | |
| Ｍ． 2" - 2.4"isアダプター （光路長25mm） | |
| 推奨バックフランジ57mm（+2mm,-4mm）に調整するためのスペーサー （上記アダプターと併用） | |
| Ｇ． φ48mmフィルターアダプター（光路長6.9mm） | |
| Ｏ． 1.0mmスペーサー | |
| Ｐ． 2.0mmスペーサー | |
| Ｑ． 6.4mmスペーサー | |
| Ｒ． 9.5mmスペーサー | Ｓ． 12.7mmスペーサー |
| Ｔ． 25.4mmスペーサー | |
| スペーサーセット（O,P,Q,R,S,Tの6枚セット） | |
| ビッグパラコアタイプ2専用アダプター | |
| U. ビジュアル/イメージングシステムアダプター（VISA） | |
| V. 可変バレル（1 1/4"アダプター付） | |
