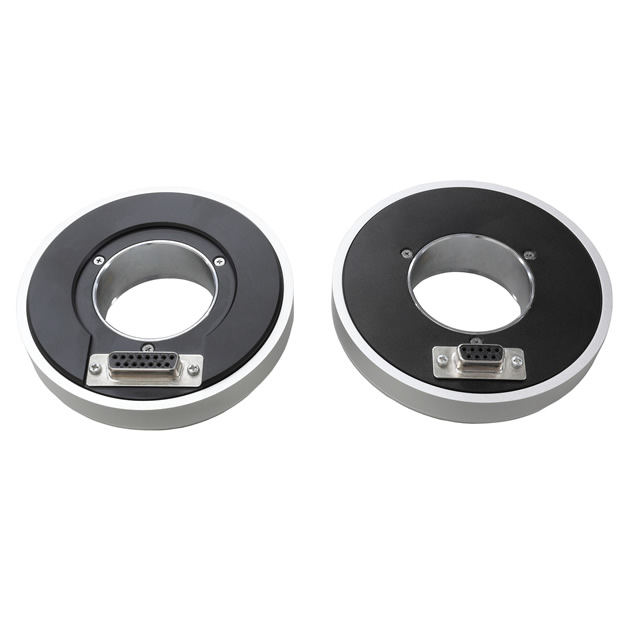

Vixen(ビクセン) 天体望遠鏡パーツ:AXD・SXP赤道儀パーツ AXJエンコーダー
AXJ赤道儀がより快適、高精度に!クランプフリーによる手動導入も可能に!
「AXJエンコーダー」は、AXJ赤道儀のパフォーマンスを大幅に向上させる高精度エンコーダーシステムです。
主な特徴
- 一般に天体ナビゲーション(天体自動導入システム)は、コントローラーの記憶する座標情報と赤道儀のモーター回転角を電気的に一致させ、さらに鏡筒の向きとモーターの回転角の位置関係を機械的に一致させることで正立します。このため、天体ナビゲーション機能を使用中は、鏡筒の向きとモーターの回転角の機械的な位置関係を常に維持する必要があり、赤道儀のクランプを緩めて鏡筒の向きを手動で自由に設定することができません。
- そこで、機械的な関係である鏡筒の向き(赤道儀の回転角)とモーターの回転角を電気的に一致させることができれば、赤道儀のクランプをゆるめても鏡筒の向きとコントローラー座標との位置関係を維持することができます。これを実現するのが「AXJエンコーダー」です。
- 赤道儀のクランプをゆるめて鏡筒の向きを手で動かしても、コントローラーの座標情報とのリンクを保つため、コントローラーの星図画面を見ながら、手動による天体導入を行うことができるようになります。
■高精度追尾 - 「AXJエンコーダー」は、分解能0.1秒(赤経の場合)という高精度で赤道儀の追尾を監視します。高精度を誇るAXJ赤道儀に残る僅かなピリオディックモーションも検知し、さらなる高精度追尾を実現します。
■赤道儀に完全内蔵 - 「AXJエンコーダー」は赤道儀本体内に組み込むため、後付後も赤道儀の外観に影響することがありません。使い勝手はもちろん、別売のAXJ赤道儀ケース等への収納にも影響しません。
- 「AXJエンコーダー」のAXJ赤道儀への取付(組込)は、ユーザー様にて行うことができます。(赤道儀本体をお預かりする必要はありません。)
■AXJエンコーダーをご利用いただくためには、STARBOOK-TENコントローラーのアップデートが必要です。 - AXJエンコーダーをご利用いただくためには、STARBOOK-TENコントローラーのアップデートが必要です。
下記(メーカーサイト)よりアップデータを取得、更新をお願いいたします。
https://www.vixen.co.jp/update/star_book_ten/
赤経エンコーダー | 赤緯エンコーダー | |
---|---|---|
センサー | 反射型レーザーセンサー×2 (*1) | 反射型光学センサー |
スケール | ガラス製反射型ロータリースケール | PET製反射型ロータリースケール |
分解能 | 0.1秒 | 0.2秒 |
ピリオディックエラー(*2) | < 0.5秒 rms(typical) | - |
電源 | AXJ赤道儀から供給 DC5V 0.2A | AXJ赤道儀から供給 DC5V 0.2A |
端子 | D-SUB 9PIN メス(AXJ赤道儀と接続) | D-SUB 9PIN メス(AXJ赤道儀と接続) |
動作温度 | 0~40゚C | 0~40゚C |
大きさ・重さ | φ99.5×27mm(突起部を除く) 350g | φ99.5×25mm(突起部を除く) 320g |
(*2) AXJ赤道儀に取り付けた状態で恒星時追尾を行った時の追尾エラー(ビクセン規定の測定方法による)
